Характеристики

Диапазон обнаружения одной клетки: 0-5000mV; превышение диапазона -0,5 ~ 6V может вызвать повреждение AFE

Точность получения напряжения: ± 5 мВ

Точность обнаружения температуры ±2°C: ±2°С

Уровень защиты: IP43, не водонепроницаемый

Сбалансированное количество открытых маршрутов: Каждые 8 каналов могут активировать 1 канальный эквалайз.

Функция баланса: Поддержка, пассивное балансирование

Рабочая температура: -40°C~85°C

Выделить:

Батарея хранения энергии BCU BMS

Батарея высокого напряжения BMS

Архитектурная система уровня 3 Battery BMS

Основная информация

Место происхождения: Китай

Фирменное наименование: Ecolite/OEM/ODM

Оплата и доставка Условия

Упаковывая детали: Картонный контейнер для поддонов

Время доставки: 1-2 месяца

Условия оплаты: L/C, T/T

Поставка способности: 2000 единиц в месяц

Галерея

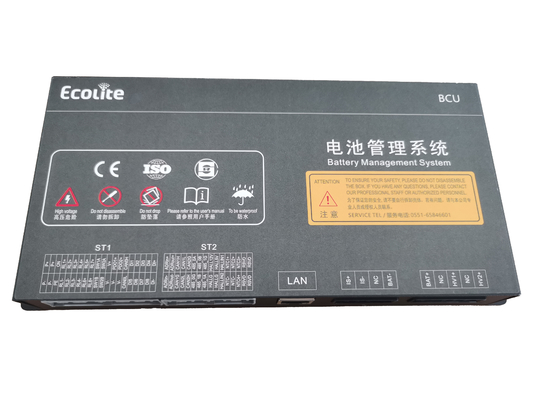

Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU

Характер продукции

Высокофункциональная архитектурная система уровня 3 Система управления аккумуляторами высокого напряжения для хранения энергии BCU

Диаграмма энергохранилища уровня 3 Архитектурной системы:
Архитектура батарейной системы уровня 3: Управление первого уровня: BAU централизованно управляет различными кластерами батарей в батарейном массиве и взаимодействует с внешними PCS, UPS, EMS, кондиционером,жидкостное охлаждение, противопожарной защиты и т.д.;
Вторичное управление: BCU1~BCUM Управление каждым кластером батарей, сбор информации о кластере батарей, управление высоким напряжением и загрузка информации кластера в BAU;

Управление рабом:BMU1~BMUn, отвечающий за сбор напряжения батареи, температуры и другой информации о модуле батареи.

Продукты	Конфигурация функций
БКУ	Параметр	Минимальное значение	Типичное значение	Максимальная единица стоимости		Описание
	Вводная мощность	9	24	32	v
	Рабочий ток	180	125	130	mA
	Номинальная мощность			S3	W
	CAN Bus			3	Канал	2-сторонняя изоляция, 1-сторонняя неизоляция
	Автобус 485			2	Канал	Двусторонняя изоляция
	Интерфейс LAN (TCP/P)			1	Канал
	Выход высоких границ			8+2	Канал	Двусторонняя поддержка выхода PWM
	Определение входа переключения			9	Канал	Одностороннее глубокое обнаружение.
	Выход сухих узлов			2	Канал	Номинальная мощность 2А, пассивная
	Выявление температуры			4	Канал	+2°C°C,-40~125°C, поддерживает NTC-10K,100K
	Канал обнаружения общего напряжения			3	Канал	1 канал поддерживает обнаружение основного и отрицательного релейного сцепления
	Общий диапазон обнаружения напряжения	12		1500	V	Общая погрешность обнаружения давления ≤ 0,3%
	Управление номинальным напряжением аккумуляторной батареи		1500		V	Раскольцовый сой, выдерживающий напряжение AC3100+, DC4380+
	Поддерживает количество BMU			40	ПКС
	Вычислить сумму	6		500	Клетка	Используется в
	Количество струн аккумулятора					В сочетании с BMU
	Выявление тока			2	Канал	Поддерживает 1 разделитель,1 зал ((поддерживает 5v,12v), и может собирать данные одновременно
	Диапазон обнаружения тока	-1500.		1500	А.	Диапазон не требуется
	Ошибка обнаружения тока	0	1	1% FSR	А.	Типичная ошибка 0,5% FSR, максимальная ошибка 1% FSR
	Испытания изоляции			15%	KΩ	0-200KΩ,ошибка <15KΩ;>200KΩ,ошибка ≤+15%
	Автоматическое адресование BCU		поддержка			Тип изоляции, сигнал уровня адресован
	Ошибка оценки SOC	0	3%	5%		≤ 5%
	Точность оценки SOH	0	3%	10%
	Точность оценок государственных предприятий	0	3%	5%

Продукты	Конфигурация функций
BAU	Параметр	Минимальное значение	Типичное значение	Максимальная единица стоимости		Описание
	Вводная мощность	9	24	32	v
	Рабочий ток	180	200	220	mA
	Номинальная мощность			≤ 5	W
	Автобус CAN			4	Канал	Коммуникация изоляции
	Автобус 485			4	Канал	Коммуникация изоляции
	Интерфейс USB			1	Канал	Используется для внешнего хранения данных, по умолчанию 32/64G
	Интерфейс LAN (TCP/IP)			2	Канал
	Выход релейного привода (RL)			4	Канал
	Выходной объем сухого узла (DO)			4	Канал	Номинальный 2A, пассивный сухой узел
	Цифровой вход (DlH)			2	Канал	Высокоуровневое обнаружение
	Цифровой ввод (DlL)			2	Канал	Выявление низкого уровня
	Ввод мощности цифрового сигнала			1	Канал	Силовое питание для обнаружения сигнала изоляции
	Поддерживает количество BCU			30	ПКС

Продукты		Конфигурация функций
БМУ	Параметр	BMU16	BMU32	BMU48	BMU64
	Диапазон рабочего напряжения	9 ~ 32 В
	Диапазон рабочего напряжения	S50mA ((12V) /s25mA ((24V)
	Номинальная мощность	≤ 0,6 Вт
	Коммуникация CAN	1 канал
	Количество струн для получения напряжения	16	32	48	64
	Точка обнаружения температуры	4	8	12	16
	Диапазон обнаружения одной клетки	0-5000mV; превышение диапазона -0,5 ~ 6V может вызвать повреждение AFE
	Точность получения напряжения	± 5 мВ
	Точность обнаружения температуры ±2°C	±2°C
	Балансовая функция	Поддержка, пассивное балансирование
	Сбалансированное количество открытых маршрутов	Каждые восемь каналов могут активировать одно канальное выравнивание.
	Ввод мощности цифрового сигнала	Макс120mA,эффективное значение 30-50mA
	Автоматическое распределение адресов	Поддержка
	Выпуск	Двусторонний сухой контакт, номинальный 2A, пассивный выход
	Аналоговое обнаружение входа	Двустороннее (высокое обнаружение края)
	Загрузчик	Поддержка записи и записи шины CAN
	Коммуникация CAN	1 канал
	Противообратное соединение питания	Поддержка
	Предотвращение перенапряжения	Поддержка
	Сопротивление напряжению	Напряжение AC3100+, DC4380+
	Рабочая температура	-40°C~85°C
	Температура хранения	-40°C~125°C
	Уровень защиты	IP43, не водонепроницаемый
	Диапазон влажности	< 95%, без конденсации
	Шок	≤ 5500 м
	Автоматическое распределение адресов	При 10-25 Гц амплитуда составляет 1,2 мм: при 26-500 Гц максимум 30 м/с
	Бросьте.	1.5m, 5 раз в горизонтальном и вертикальном направлениях, никаких повреждений PCBA, никаких изменений в производительности
