Ecolite Smart BMS уровень 3 Архитектура Домашнее энергохранилище Система управления литийными батареями LFP

Высокофункциональная архитектурная система уровня 3 Система управления аккумуляторами высокого напряжения для хранения энергии BCU

Об этой продукции:

Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A Система управления BMS обеспечивает эффективное управление хранением энергии для различных приложений,в том числе домашние системы хранения энергии, обеспечивая оптимальную производительность и долговечность батареи.

Настраиваемые варианты: Этот продукт предлагает настраиваемую толщину доски, размер отверстия, ширину линии и расстояние между линиями, удовлетворяя конкретным требованиям пользователя,Например, те, которые упоминаются клиентом, просящим индивидуальное решение..

  Устойчивые протоколы связи: BMS может поддерживать LAN, USB интерфейс, CAN протоколы связи,

Диаграмма энергохранилища уровня 3 Архитектурной системы:
Архитектура батарейной системы уровня 3:

Управление первого уровня: BAU централизованно управляет различными кластерами батарей в батарейном массиве и взаимодействует с внешними системами управления батареями, UPS, EMS, кондиционером, жидкостным охлаждением, противопожарной защитой и т.д.
Вторичное управление: BCU1~BCUM Управление каждым кластером батарей, сбор информации о кластере батарей, управление высоким напряжением и загрузка информации кластера в BAU;

Слов-контроль:BMU1~BMUn, отвечающий за сбор напряжения батареи, температуры и другой информации о модуле батареи.

Продукты	Конфигурация функций
БКУ	Параметр	Минимальная стоимость	Типичная стоимость	Максимальная единица стоимости		Описание
	Вводная мощность	9	24	32	v
	Рабочий ток	180	125	130	mA
	Номинальная мощность			S3	W
	CAN Bus			3	Канал	2-сторонняя изоляция, 1-сторонняя неизоляция
	Автобус 485			2	Канал	Двусторонняя изоляция
	Интерфейс LAN (TCP/P)			1	Канал
	Выход высоких границ			8+2	Канал	Двусторонняя поддержка выхода PWM
	Определение входа переключения			9	Канал	Одностороннее глубокое обнаружение.
	Выход сухих узлов			2	Канал	Номинальная мощность 2А, пассивная
	Выявление температуры			4	Канал	+2°C°C,-40~125°C, поддерживает NTC-10K,100K
	Канал обнаружения общего напряжения			3	Канал	1 канал поддерживает обнаружение основного и отрицательного релейного сцепления
	Общий диапазон обнаружения напряжения	12		1500	V	Общая погрешность обнаружения давления ≤ 0,3%
	Управление номинальным напряжением аккумуляторной батареи		1500		V	Раскольцовый сой, выдерживающий напряжение AC3100+, DC4380+
	Поддерживает количество BMU			40	ПКС
	Вычислить сумму	6		500	Клетка	Используется в
	Количество струн аккумулятора					В сочетании с BMU
	Выявление тока			2	Канал	Поддерживает 1 разделитель,1 зал ((поддерживает 5v,12v), и может собирать данные одновременно
	Диапазон обнаружения тока	-1500.		1500	А.	Диапазон не требуется
	Ошибка обнаружения тока	0	1	1% FSR	А.	Типичная ошибка 0,5% FSR, максимальная ошибка 1% FSR
	Испытания изоляции			15%	KΩ	0-200KΩ,ошибка <15KΩ;>200KΩ,ошибка ≤+15%
	Автоматическое адресование BCU		поддержка			Тип изоляции, сигнал уровня адресован
	Ошибка оценки SOC	0	3%	5%		≤ 5%
	Точность оценки SOH	0	3%	10%
	Точность оценок государственных предприятий	0	3%	5%

Продукты	Конфигурация функций
BAU	Параметр	Минимальное значение	Типичное значение	Максимальная единица стоимости		Описание
	Вводная мощность	9	24	32	v
	Рабочий ток	180	200	220	mA
	Номинальная мощность			≤ 5	W
	Автобус CAN			4	Канал	Коммуникация изоляции
	Автобус 485			4	Канал	Коммуникация изоляции
	Интерфейс USB			1	Канал	Используется для внешнего хранения данных, по умолчанию 32/64G
	Интерфейс LAN (TCP/IP)			2	Канал
	Выход релейного привода (RL)			4	Канал
	Выходной объем сухого узла (DO)			4	Канал	Номинальный 2A, пассивный сухой узел
	Цифровой вход (DlH)			2	Канал	Высокоуровневое обнаружение
	Цифровой ввод (DlL)			2	Канал	Выявление низкого уровня
	Ввод мощности цифрового сигнала			1	Канал	Силовое питание для обнаружения сигнала изоляции
	Поддерживает количество BCU			30	ПКС

Продукты		Конфигурация функций

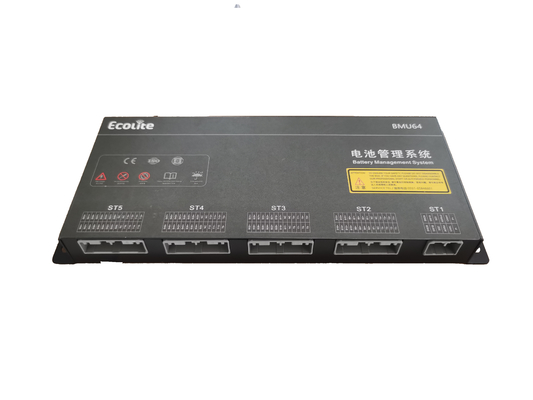

БМУ	Параметр	BMU16	BMU32	BMU48	BMU64
	Диапазон рабочего напряжения	9 ~ 32 В
	Диапазон рабочего напряжения	S50mA ((12V) /s25mA ((24V)
	Номинальная мощность	≤ 0,6 Вт
	Коммуникация CAN	1 канал
	Количество струн для получения напряжения	16	32	48	64
	Точка обнаружения температуры	4	8	12	16
	Диапазон обнаружения одной клетки	0-5000mV; превышение диапазона -0,5 ~ 6V может вызвать повреждение AFE
	Точность получения напряжения	± 5 мВ
	Точность обнаружения температуры ±2°C	±2°C
	Балансовая функция	Поддержка, пассивное балансирование
	Сбалансированное количество открытых маршрутов	Каждые восемь каналов могут активировать одно канальное выравнивание.
	Ввод мощности цифрового сигнала	Макс120mA,эффективное значение 30-50mA
	Автоматическое распределение адресов	Поддержка
	Выпуск	Двусторонний сухой контакт, номинальный 2A, пассивный выход
	Аналоговое обнаружение входа	Двустороннее (высокое обнаружение края)
	Загрузчик	Поддержка записи и записи шины CAN
	Коммуникация CAN	1 канал
	Противообратное соединение питания	Поддержка
	Предотвращение перенапряжения	Поддержка
	Сопротивление напряжению	Напряжение AC3100+, DC4380+
	Рабочая температура	-40°C~85°C
	Температура хранения	-40°C~125°C
	Уровень защиты	IP43, не водонепроницаемый
	Диапазон влажности	< 95%, без конденсации
	Шок	≤ 5500 м
	Автоматическое распределение адресов	При 10-25 Гц амплитуда составляет 1,2 мм: при 26-500 Гц максимум 30 м/с
	Бросьте.	1.5m, 5 раз в горизонтальном и вертикальном направлениях, никаких повреждений PCBA, никаких изменений в производительности
